SISTEMA DE INSTALAÇÃO DE CAIXA DE PASSAGEM EM PAREDES PRÉ-MOLDADAS

Classificação IPC

Resumo técnico

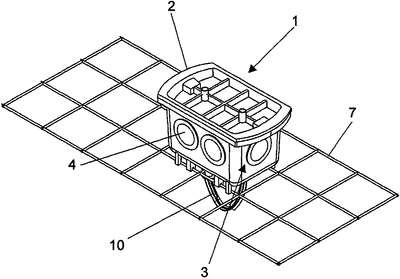

RESUMO: SISTEMA DE INSTALAÇÃO DE CAIXA DE PASSAGEM EM PAREDES PRÉ-MOLDADAS, refere-se a um método para posicionamento e fixação de caixa de passagem para instalação elétrica, no interior de molde para a formação de paredes pré-fabricadas, pertencente ao campo dos materiais para instalação elétrica; o inconveniente na fabricação de paredes pré-fabricadas é a falta de um sistema prático e confiável para a fixação das caixas de passagem no interior dos respectivos moldes para a fabricação das referidas paredes; a fim de solucionar esse inconveniente foi desenvolvido o método denominado de sistema de instalação de caixa de passagem em paredes pré-moldadas, compreender a utilização de uma tela (7) polimérica rígida e um espaçador (10), . sendo que a tela (7) polimérica é afixada na porção de fundo (5) da caixa de passagem (1), por meio de parafusos (8), rosqueados aos ressaltos cilíndricos roscados (9) e o espaçador (10) polimérico é encaixado nas aberturas semicirculares das projeções trapezoidais transversais, ou seja, nos encaixes (6); dito espaçador (10) é constituido por uma estrutura rígida em forma de 'V', cujas extremidades superiores possuem, cada uma, uma projeção cilíndrica (11) em perpendicular.
