DISPOSITIVO REMOVÍVEL PARA CARREGAR E MANIPULAR CONDUTORES BÁSICOS PARA A MONTAGEM DE UM ENROLAMENTO DE ESTATOR OU ROTOR

IPC Classification

Priority claims

Abstract

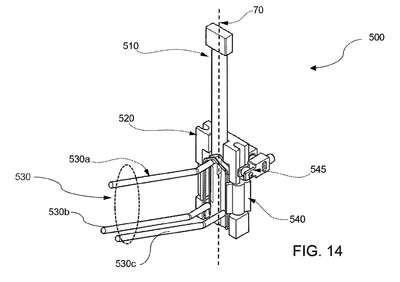

DISPOSITIVO REMOVÍVEL PARA CARREGAR E MANIPULAR CONDUTORES BÁSICOS PARA A MONTAGEM DE UM ENROLAMENTO DE ESTATOR OU ROTOR. A presente invenção se refere a um dispositivo removível (500) para carregar e manipular condutores básicos (255, 255-R, 255-IP, 255-IVP), configurado para carregar, manipular e inserir condutores básicos em meios de contenção circunferenciais (300, 600), com cada condutor básico compreendendo uma extremidade de cabeça e uma ou mais pernas tendo uma respectiva extremidade de inserção livre, em que o dispositivo de carregamento e manipulação removível (500) está configurado para montar um enrolamento de estator ou rotor (100) consistindo de um ou mais setores (100-CI) estendendo-se circunferencialmente em torno de um eixo de enrolamento (50), com cada setor compreendendo uma ou mais camadas, cada camada consistindo de um arranjo circunferencial de condutores básicos, e o dispositivo compreendendo um primeiro (521) e um segundo (522) corpos de contramolde configurados para definirem um volume de contenção (520l1, 520l2, 521, 522) de condutores básicos, onde o primeiro e o segundo corpos de contramolde apresentam, cada um, uma extensão ao longo de uma direção axial que é paralela, durante o uso, ao dito eixo de enrolamento (50); e meios de carregamento (530, 540) dos condutores básicos no referido volume de contenção. O mencionado volume de contenção compreende um volume final (500F) de um condutor básico contra os ditos primeiro e segundo corpos de contramolde, e o volume final (500F) está configurado para fazer com que o condutor básico deslize ao longo da citada direção axial (z) até a inserção nos meios de contenção circunferenciais (300, 600), dentro de um setor (100-CIN) sendo montado dos ditos um ou mais setores (100-CI).
