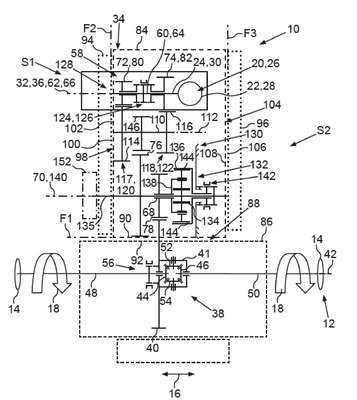

Invention Patent SISTEMA DE ACIONAMENTO ELÉTRICO PARA UM VEÍCULO MOTORIZADO, EM ESPECIAL PARA UM AUTOMÓVEL de DAIMLER TRUCK AG — IPC B60K 17/02. Drawing published by the INPI in the Industrial Property Gazette.
SISTEMA DE ACIONAMENTO ELÉTRICO PARA UM VEÍCULO MOTORIZADO, EM ESPECIAL PARA UM AUTOMÓVEL.A invenção refere-se a um sistema de acionamento elétrico (10) para veículo motorizado, compreendendo uma máquina elétrica (20) com rotor (24). É provido um diferencial (38) com uma engrenagem do diferencial (40). É provida uma unidade de engrenagem (58), a qual está disposta no fluxo de torque entre o rotor (24) e uma engrenagem do diferencial (40) em relação a um fluxo de torque proveniente das máquinas elétricas (20), e possui um primeiro eixo de entrada (60), um eixo de saída (68) disposto paralelamente e axialmente deslocado do primeiro eixo de entrada (60) e pelo menos duas rodas de engrenagem (72, 74) dispostas de forma coaxial ao primeiro eixo de entrada (60), a saber uma primeira roda de engrenagem (72) e uma segunda roda de engrenagem (74), e duas rodas de engrenagem (76, 78) dispostas de forma coaxial ao eixo de saída (68), a saber, uma terceira roda de engrenagem (76) e uma quarta roda de engrenagem (78).
Prosecution history
Publications in the Brazilian Industrial Property Gazette (RPI).
