COBERTURAS E PROTEÇÕES DE CORRER PARA TRANSPORTADORES DE CORREIA COM GRADES MODULARES REMOVÍVEIS

IPC Classification

Abstract

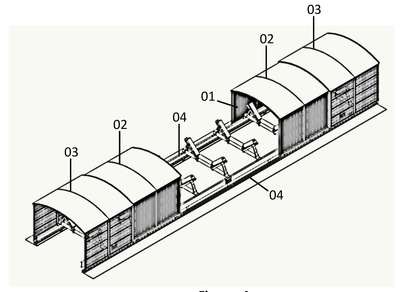

COBERTURAS E PROTEÇÕES DE CORRER PARA TRANSPORTADORES DE CORREIA COM GRADES MODULARES REMOVÍVEIS. Na presente invenção pode-se observar as duas coberturas móveis internas (Figuras 1,2,3,4 e 5, item 1), as duas coberturas móveis intermediárias (Figuras 1,2,4 e 5, item 2), as duas coberturas móveis externas (Figuras 1,2,4 e 5, item 3) com os dois caminhos de rolamentos triplos (Figuras 1,2,3,4,5 e 9, item 4) que são fixados de forma permanente ao longo da estrutura dos transportador e acoplado a um ponto estratégico e de maior elevação do mesmo. No projeto original serão encarrilhados os conjuntos das duas coberturas móveis internas (item1), das duas coberturas móveis intermediárias (item 2) e das duas coberturas móveis externas (item 3) que se deslocam de forma independente e sincronizada. Já a composição das coberturas e feita por telhados curvos estruturados (Figuras 6 e 7, item 5) por colunas laterais (Figuras 6 e 7, item 6), quatro rodízios lineares fixos (Figura 7, item 8), suportes fixos esféricos para as grades removíveis (Figura 7, item 9) e as grades removíveis de proteção modulares (Figuras 6 e 8, item 7), as quais se desprendem da estrutura, sem uso de ferramentas, e para liberação de pequenos espaços localizados. As seguranças são garantidas pelas travas giratórias (Figura 8, item 10) que prendem aos suporte fixos esféricos, e fixos por pinos de travamento e segurança (Figura 8, item 11).
