COMPRESSOR DE GÁS COMPREENDENDO UMA MANCALIZAÇÃO AEROSTÁTICA

Classificação IPC

Resumo técnico

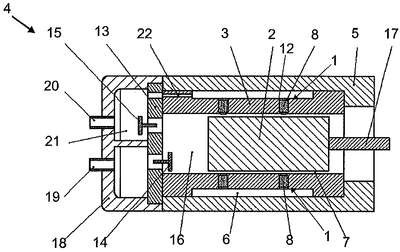

RESTRITOR DE FLUXO E COMPRESSOR DE GÁS. A presente invenção refere-se a um restritor (1) de fluxo para aplicação em mancalização entre um pistão (2) e um cilindro (3) de um compressor de gás (4). Tal compressor de gás (4) compreende pelo menos um bloco (5) que envolve externamente o cilindro (3). Além disso, o compressor de gás (4) compreende também pelo menos uma cavidade interna (6), disposta entre o bloco (5) e o cilindro (3), alimentada fluidicamente por um fluxo de descarga proveniente de um movimento de compressão exercido pelo pistão (2) no interior do cilindro (3). Adicionalmente, o compressor de gás (4) compreende ainda pelo menos uma folga de mancalização (7) que separa uma parede externa do pistão (2) e uma parede interna do cilindro (3). Ainda, o compressor de gás (4) compreende também pelo menos um restritor (1) de fluxo dotado de um alojamento (12) que associa fluidicamente a cavidade interna (6) à folga de mancalização (7). Tal restritor (1) de fluxo compreende pelo menos uma elemento poroso (8), associado ao alojamento (12), dotado de pelo menos uma porção restritora provida de uma porosidade dimensionada para limitar o fluxo de gás que flui da cavidade interna (6) à folga de mancalização (7). A presente invenção refere-se também a vedação existente entre o elemento poroso (8) e o alojamento (12), as características de filtragem do elemento poroso (8) e a um compressor de gás (4) que compreende um restritor (1) de fluxo conforme acima descrito.
