APERFEIÇOAMENTO INTRODUZIDO EM REGISTRO PARA CONTROLE DE FLUXO DE GÁS PARA FOGÕES

Classificação IPC

Resumo técnico

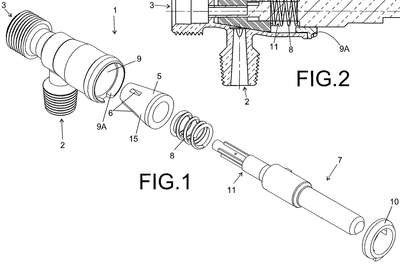

APERFEIÇOAMENTO INTRODUZIDO EM REGISTRO PARA CONTROLE DE FLUXO DE GÁS PARA FOGÕES o qual prevê um primeiro modelo e duas variantes construtivas, sendo que o modelo principal é caracterizado pelo fato de que configura, em peça única, a haste (7) e seu trecho de prolongamento (11) que é inserido internamente no obturador troncocônico (5), permitindo a redução, em um componente, no total de peças que normalmente é utilizado para a construção de um registro do gênero i já a primeira variante tem o obturador troncocônico (5) que passou a contar com uma projeção reversa (12) a qual parte em sentido oposto à face troncocônica (15) do mencionado obturador; a projeção reversa (12) se prolonga de modo a envolver um trecho tubular (16) da haste (7), trecho esse que tem continuidade em um prolongamento inversamente arredondado (17); tanto a haste (7), como também o obturador (5) empregado na primeira variante; a registro aqui proposto, região de entrada ( 9A) segunda variante construtiva do a qual conta com a modificação da do alojamento ( 9) da haste (7), a qual passou a receber uma borda anelar (18) passível de serrecravada de modo a configurar um rebordo (19) voltado para dentro e na direção da montagem da haste (7), entrando em contato com um trecho de maior diâmetro (20) incorporado na região correspondente da mencionada haste (7).
