RECIPIENTE DE TRANSPORTE E ARMAZENAMENTO PARA FLUIDOS

Classificação IPC

Prioridades unionistas

Resumo técnico

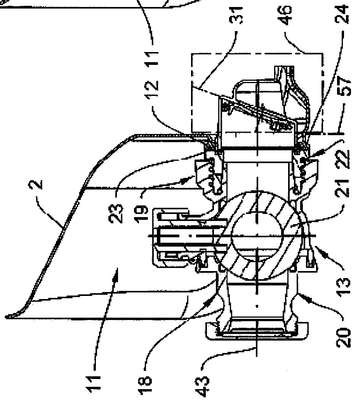

VÁLVULA DE VERIFICAÇÃO PARA TRANSPORTE E RECIPIENTES DE ARMAZENAMENTO PARA FLUIDOS. A invenção relaciona-se a uma válvula de verificação para recipientes de transporte e armazenamento para fluidos compreendendo um tubo de preenchimento fechado e um tubo de drenagem para ligar uma válvula de rosqueamento possuindo um dispositivo de fechamento, que está particularmente personificado como uma esfera ou uma aba de válvula, e uma flange de acoplamento para ligar a válvula de rosqueamento a um tubo de drenagem do recipiente de fluido, em particular de um recipiente interno feito de plástico do recipiente de transporte e armazenamento, que é equipado com uma cobertura externa feita de treliça ou folha de metal, caracterizado pelo fato de que a válvula de verificação (26, 47) abrange um compartimento de válvula (27, 51), que é fornecida com uma peça de conexão para uma conexão com o compartimento de válvula (18, 48) da válvula de rosqueamento (13, 49) e/ou do tubo de drenagem (12) do recipiente de fluido e constituir um tubo de válvula (28), que se estende pelo menos da parte de conexão pelo tubo de drenagem numa área de fluxo interno (46) do tubo de drenagem, onde o tubo de válvula abrange um corpo de válvula, que se fecha contra uma face da válvula (32, 54) contrária à direção do fluxo externo e a face da válvula é arranjada na área de fluxo interno ou em uma área, que é arranjada na parte superior da área de fluxo interno na direção do fluxo externo.
