APERFEIÇOAMENTOS INTRODUZIDOS EM PORTA DE FORNO

Classificação IPC

Resumo técnico

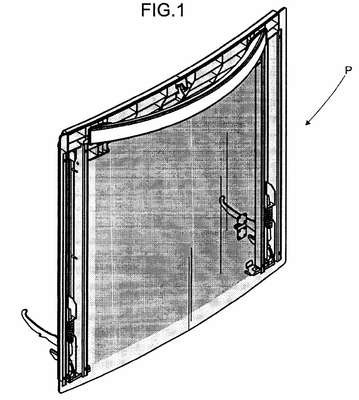

APERFEIÇOAMENTOS INTRODUZIDOS EM PORTA DE FORNO.Mais particularmente trata-se de um dispositivo de trava articulado (1) aplicado em porta (P) de forno, do tipo doméstico ou outro que possua dois ou mais vidros ou painéis estruturais, dispositivo de trava (1) confeccionado de maneira a facilitar a liberação do painel de vidro interno (PI) para a limpeza e manutenção das superfícies, bem como possui meios que facilitam a montagem e a estabilidade do painel de vidro (PI) na estrutura da porta, após sua retirada; dito dispositivo de trava (1) inclui uma cavidade central (2) praticada na face posterior da cabeceira superior (GS) da porta (P) configurando uma janela de acesso (JA) para a montagem do manípulo basculante (3), articulado na referida cavidade central por meio de pinos ou rebites (R); o manípulo basculante (3) é dotado de duas pistas deslizantes (3a), cada qual dotada de came (3b) e batente limítrofe (3c) incorporados à face interna (3d) de cada pista (3a), faces internas estas que permanecem em constante contato com as respectivas faces externas (2b) de duas lâminas flexíveis (2a), as quais são projetantes da base (2c) da janela de acesso (JA), configurando lâminas com efeito mola que pressionam, constantemente, as pistas deslizantes (3a), posicionando, assim, o manípulo em posição aberta (PA) para retirada do painel de vidro posterior (PI) ou posição fechada (PF) de montagem e fixação do painel de vidro posterior (PI) junto à estrutura da porta do forno (P).
