MÁQUINA DE SERRAR PAINÉIS PARA PAINÉIS FEITOS DE MADEIRA OU DE MATERIAIS SIMILARES

Classificação IPC

Prioridades unionistas

Resumo técnico

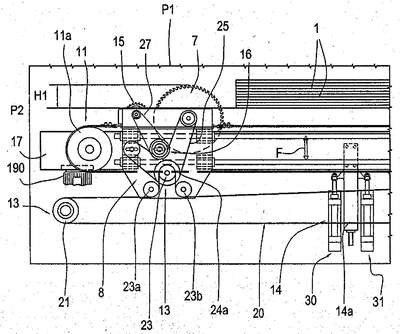

MÁQUINA DE SERRAR PAINÉIS PARA PAINÉIS FEITOS DE MADEIRA OU DE MATERIAIS SIMILARES. Trata-se de uma máquina de serrar painéis (2) para painéis (1) feitos de madeira ou materiais similares, que compreende: uma mesa horizontal (3) para suportar os painéis (1); meios (4) para avançar os painéis (1) ao longo de uma linha de alimentação (A) móvel em direção paralela a e ao longo da mesa horizontal (3); uma unidade de corte reto (5) transversal à linha de alimentação (A) e que compreende uma base (10), meios de pressionamento (6) para reter os painéis (1) e uma primeiralâmina de serra (7) móvel em ambas as direções e que se projeta longitudinalmente a partir de uma fenda formada na mesa horizontal (3) de forma a cortar os painéis (1) ao longo de uma linha (T) transversal à linha de alimentação (A); a unidade de corte (5) compreende um carro (8), o qual suporta de forma giratória a primeira lâmina (7) e que está conectado de forma giratória aos meios de guia (9) associados com a base (10); primeiros meios (11) para acionar o carro (8), projetados para permitir que o carro (8) se mova em ambas as direções ao longo da linha transversal (1); segundos meios (12) para acionar a primeira lâmina (7), posicionados na base (10) e conectados de forma cinemática, pelos primeiros meios de transmissão de acionamento (13), à primeira lâmina (7) de tal forma a permitir que a última gire continuamente.
