SISTEMA DE MOAGEM E SEPARAÇÃO A SECO DE OURO DE OUTROS MINERAIS EM MOINHO PENDULAR DE ROLOS

Classificação IPC

Resumo técnico

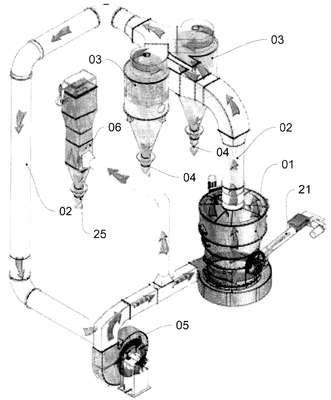

Sistema de Moagem e Separação a Seco de Ouro de Outros Minerais em Moinho Pendular de Rolos. Sistema que efetua moagem e separação a seco de um mineral ou rocha contendo ouro e ou com ouro contido, através de Coletores de Ouro a Vácuo de Diafragma, e Coletores de Ouro a Vácuo de Contrapeso em moinho pendular de rolos (1). Que e compreendido basicamente por um corpo cilíndrico, munido externamente de um motor (22) transmite rotação a uma caixa redutora (23) que retransmite a rotação a um eixo principal vertical (16) onde um disco sustentador (24) aloja diversos pêndulos (11) providas de rolos (9) fixados oscilantemente e por ação da força centrífuga tritura o material granulado contra uma pista de moagem (9). Sendo um alimentador (12) quem despeja o material dentro da câmara de moagem e diversos raspadores (15) leva o material granulado para entre os rolos de moagem (10) e a anel de moagem (9). para pulverizar o mineral contendo ouro. O sistema baseia seu funcionamento pela diferença de densidade do ouro que maior em comparação qualquer mineral. O ouro moído com partículas maiores permanece no fundo (7) do moinho. Os raspadores (15) alem de elevar o mineral granulado para entre o rolo (10) anel de moagem (9) também direciona o ouro que permaneceu no fundo do moinho para Coletores de Ouro a Vácuo de Contrapeso (17). Uma corrente de ar é introduzida na câmara de moagem (13) pela secção inferior destas, fazendo com que o mineral triturado em partículas menores juntamente com o ouro e direcionado para o aero classificador (14) que no percurso, e arremessado para corpo do moinho (1) num sentido rotativo pela placa de aceleração (20) e capturado pelos Coletores de Ouro a Vácuo de Diafragma. O restante do mineral moído já sem partículas de ouro sai juntamente com o ar passando por um separador de partículas (14) e direcionada pela tubulação (2) a um ciclone (3) munido de uma válvula rotativa (4) coloca o pó do mineral para fora do sistema fechado. O ar continua a ser reconduzido para o ventilador principal (5) que envia novamente para o moinho (1) o excesso de ar e direcionado a um filtro e mangas coletor (6) que por meio de outra válvula rotativa (25) coloca o restante do pó para fora do sistema e envia o ar purificado a atmosfera.
