DISPOSIÇÃO CONSTRUTIVA APLICADA EM ZARABATANA AUTOPROPELIDA POR AR COMPRIMIDO COM ESTRUTURA MODULAR

Classificação IPC

Resumo técnico

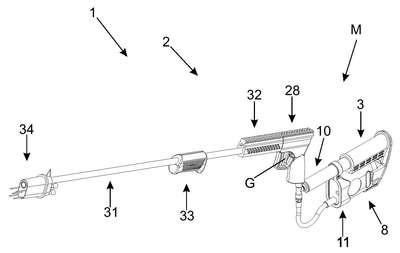

DISPOSIÇÃO CONSTRUTIVA APLICADA EM ZARABATANA AUTOPROPELIDA POR AR COMPRIMIDO COM ESTRUTURA MODULAR. A presente solicitação de patente de modelo de utilidade refere-se a uma disposição construtiva aplicada em zarabatana (1), particularmente voltada ao campo de equipamentos de lançamento de projéteis e dispositivos pneumáticos de uso prático, com aplicação em atividades de tiro esportivo, pesca e tele injeção veterinária. O presente modelo contempla uma estrutura modular (2) que integra uma unidade compressora de ar recarregável portátil (8) acoplável e estabilizada em uma coronha (3) provida de um corpo tubular (4) e de um conjunto de três projeções intercaladas e equidistantes (7), no qual se promove acoplamento vedado a um cilindro de ar (10), em cooperação com um suporte de apoio frontal (11). O conjunto pneumático inclui uma válvula (25), um conector em T (22), um adaptador (26) e uma pistola de ar (27) alojada em um conjunto de empunhadura (28) com gatilho (G), estabelecendo mecanismo de disparo (M) acionado por gatilho (G). A unidade compressora de ar recarregável portátil (8) é dotada de mecanismo de regulação para ajuste da pressão de armazenamento no cilindro de ar (10) em intervalo de 1 a 8 bar. Ainda, possui um módulo porta-dardos frontal (34) com pluralidade de cavidades (46) para armazenamento de dardos (36).
