DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO CULTIVADOR AGRÍCOLA

Classificação IPC

Resumo técnico

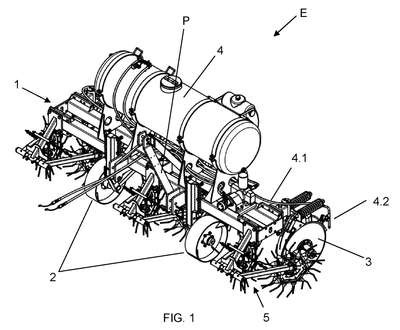

DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO CULTIVADOR AGRÍCOLA. Apresenta um equipamento (E) que compreende um chassi (1) dotado de um conjunto de rodas de sustentação (2), sendo rebocável por um veículo de tração por meio de um ponto de engate (P). Paralelamente às rodas de sustentação (2), o chassi (1) também compreende conjuntos de discos desencontrados (3) e suporta um conjunto reservatório (4), o qual armazena insumos agrícolas a serem aplicados ao solo. Este conjunto reservatório (4) é ligado, por meio de mangueiras (4.1), aos dispositivos de distribuição (4.2), sendo que estes são instalados junto aos conjuntos de discos desencontrados (3). O equipamento (E) também compreende um conjunto de dispositivos desenleiradores (5), sendo que junto a cada um dos conjuntos de discos desencontrados (3) há um dispositivo desenleirador (5) instalado na região frontal do chassi (1) por meio de elementos de fixação (C.1), de modo a posicionar cada conjunto de discos desencontrados (3) entre duas rodas de dedos (6). Cada dispositivo desenleirador (5) também compreende hastes de apoio (5.1) e de base (5.2) ligadas entre, sendo que cada haste de base (5.2) é ligada a uma roda de dedos (6) por meio de conjunto de acoplamento e articulação (C.4).
