DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ENDOSCÓPIO RÍGIDO DIGITAL SEM CANAL DE TRABALHO

Classificação IPC

Resumo técnico

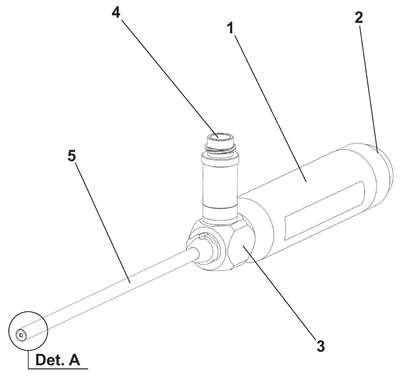

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM ENDOSCÓPIO RÍGIDO DIGITAL SEM CANAL DE TRABALHO. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em endoscópio rígido digital sem canal de trabalho, destinada ao uso exclusivo de profissionais médicos qualificados e se insere na área técnica da medicina, o qual incorpora uma haste rígida que combina a robustez e precisão características tecnológicas da presente inovação, através da qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. O endoscópio rígido digital sem canal de trabalho é aplicado a uma fonte de luz (FL) e a um processador de imagens (PI) ligado a um monitor (M) ou diretamente a um computador portátil (CP) e compreende um alojamento da placa (1), dotado na extremidade posterior de um conector fêmea (2), 8 vias, e na extremidade frontal, de um corpo conector (3), dotado na face superior do engate (4) do cabo de iluminação, e na face frontal, de uma haste rígida tubular (5), a qual tem a extremidade distal livre e é dotada internamente de uma bucha de metal (6) na qual é acoplada, no eixo central, a microcâmara (7), e é dotada nas porções superiores, de paredes inclinadas (61), formando espaços (8) para pontos de fibra de iluminação.
