DISPOSIÇÃO CONSTRUTIVA EM MECANISMO DE ABERTURA E TRAVAMENTO DE CAPOTA MARÍTIMA

IPC Classification

Abstract

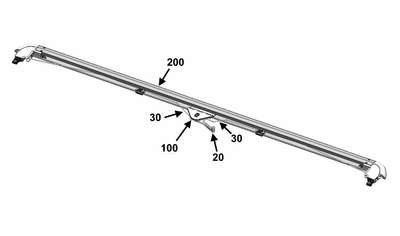

É descrito uma disposição construtiva em mecanismo de aberturae travamento de capota marítima, objeto do presente modelo deutilidade, tem como objetivo aperfeiçoar e melhorar as barras descritasno estado da técnica através de um mecanismo de acionamento (100)instalado na porção central do perfil traseiro (200), permitindo otravamento e destravamento simultâneo de ambos os lados da capotacom um único movimento. O mecanismo compreende uma base (10)dotada de baixo-relevo (11) com projeções (111, 112) que possibilitamseu encaixe ao perfil traseiro (200) por crimpagem, sem necessidadede parafusos ou rebites. A base (10) inclui uma projeção (13) paraacoplamento de uma alavanca (20), a qual possui espaçamento central(21) com abas (211), além de abas (22) para encaixe das varetas (30)e batentes (23, 24) que evitam sua queda. A alavanca (20) conta aindacom um prolongamento (25) que atua como fim de curso junto ao perfil.A solução apresentada proporciona maior ergonomia, facilidade demontagem e desmontagem, redução de componentes de fixação eaumento da durabilidade do conjunto.
