DISPOSIÇÃO CONSTRUTIVA EM UNIDADE MÓVEL ELEVATÓRIA

Classificação IPC

Resumo técnico

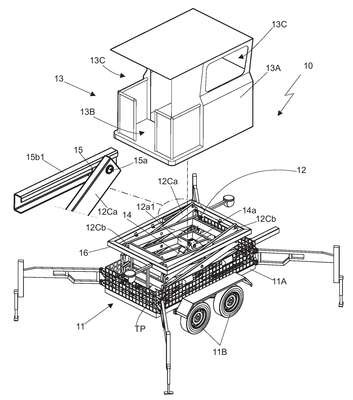

DISPOSIÇÃO CONSTRUTIVA EM UNIDADE MÓVEL ELEVATÓRIA. Trata o presente modelo de utilidade de uma disposição construtiva em unidade móvel elevatória (10), do tipo aplicada para segurança patrimonial e vigilância, sendo que a unidade móvel elevatória (10) apresenta características construtivas inovadoras, destacando-se pela inclusão de diversos componentes técnicos e mecânicos que trazem melhorias funcionais e de uso, não só quanto à segurança dos operadores, como à segurança física dos transeuntes que circulam ao redor da unidade móvel elevatória em questão; as inovações são constituídas de tela de proteção (TP) ao redor da base do reboque, que impede o acesso de pessoas não autorizadas à moldura de sustentação do conjunto pantográfico. Dita moldura também desenvolve suportes (11d1) para o conjunto de acionamento do sistema responsável pelo funcionamento de pelo menos um pistão hidráulico (14) que promove a elevação do dispositivo pantográfico (12) e da cabine operacional (13) onde são dispostas câmeras de vídeo (fixas e speed dome) (CM), luzes de sinalização (LS) e escada de acesso (EC); a cabine de monitoramento (13) prevê que, em pelo menos, uma das paredes internas (13a1) inclua uma área (13a2) integrada à estrutura da cabine (13) para recepção de monitores, comunicadores de voz associados à alto-falantes, sistema de gravação de imagem e vídeo, painel de controle do acionamento do conjunto pantográfico.
