CONFIGURAÇÃO APLICADA EM QUEIMADOR PARA PELLET COM MELHORIAS EM REGULAGEM, PROTEÇÃO E SISTEMA DE ALIMENTAÇÃO

Classificação IPC

Resumo técnico

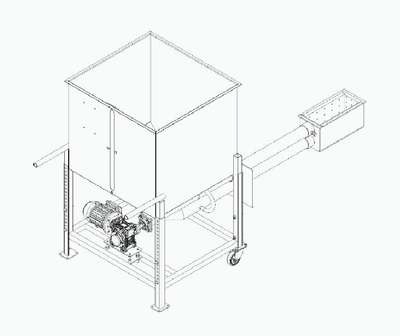

CONFIGURAÇÃO APLICADA EM QUEIMADOR PARA PELLET COM MELHORIAS EM REGULAGEM, PROTEÇÃO E SISTEMA DE ALIMENTAÇÃO. A presente patente de modelo de utilidade refere-se a uma configuração aplicada em queimador para pellet, pertencente ao campo de equipamentos térmicos alimentados por biomassa sólida, caracterizado por melhorias estruturais que aumentam a eficiência e reduzem o desgaste do sistema. O queimador compreende uma estrutura metálica com regulagem de altura, facilitando a adaptação do equipamento ao local de instalação; um cortachama móvel que permite vedar o ponto de acesso à chama sem necessidade de movimentação do queimador; um visor de nível em acrílico acoplado ao silo de armazenagem para conferência visual da carga; e uma chapa metálica de proteção instalada dentro do silo, evitando que o peso do pellet descarregado atue diretamente sobre o caracol. O sistema de alimentação é composto por caracol com dois passos de rosca diferentes, sendo o interno de passo mais curto e o externo (no tubo de alimentação) com passo mais longo, para evitar o esfarelamento do pellet durante o transporte. O tubo de alimentação apresenta duas bitolas distintas, sendo mais estreito na entrada e mais largo na saída, favorecendo o fluxo do material. O motoredutor é acoplado diretamente ao eixo do caracol, dispensando uso de corrente ou caixa de transmissão, o que reduz pontos de falha e necessidade de manutenção. O Modelo de Utilidade propicia maior eficiência térmica, menor desgaste mecânico e mais segurança no uso contínuo do equipamento.
