DISPOSITIVO DE SEGURANÇA ELETROMECÂNICO PARA IMPEDIR O BASCULAMENTO NÃO AUTORIZADO DA CABINE DE UM VEÍCULO

Classificação IPC

Resumo técnico

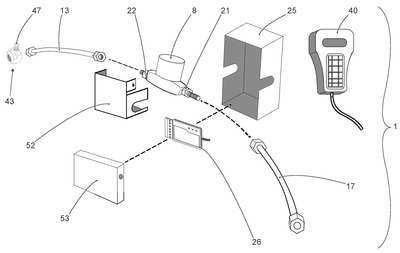

DISPOSITIVO DE SEGURANÇA ELETROMECÂNICO PARA IMPEDIR O BASCULAMENTO NÃO AUTORIZADO DA CABINE DE UM VEÍCULO. O presente pedido trata de um dispositivo de segurança (1) para impedir o basculamento de uma cabine (4) do tipo basculante de um veículo (3) sem que tal ação tenha sido autorizada. O dispositivo de segurança (1) conta com uma eletroválvula N/F (8) e conta ainda com uma chaveta (43) montada na região do acoplamento (41) da tubulação de alta pressão (13) no terminal de entrada de fluido (42) do cilindro hidráulico (7); a chaveta (43) é configurada como um bloco metálico (44) dotado de um canal axial (45) e um furo roscado perpendicular (46), no qual é rosqueado um parafuso (47), que tem, entre seu fuso (48) e sua cabeça (49), um alargamento hexagonal (50), seguido de uma zona de enfraquecimento (51); é prevista caixa de proteção (25) que apresenta uma tampa de fechamento superior (52) e uma tampa de fechamento inferior (53), sendo que a primeira impede o acesso à eletroválvula N/F (8), enquanto que a segunda impede o acesso à placa de controle embarcada (26); tanto a fixação da caixa de proteção (25) junto ao chassi (2) do veículo (3), como também a fixação das tampas de fechamento superior (52) e inferior (53) pode empregar processo de soldagem.
