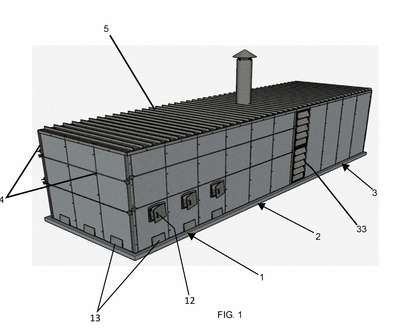

Modelo de Utilidade FORNALHA MODULAR PARA SECADOR DE GRÃOS de KAMMERER NEGÓCIOS E INOVAÇÃO TECNOLÓGICA LTDA — IPC F23M 9/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
FORNALHA MODULAR PARA SECADOR DE GRÃOS. A fornalha modular possui uma câmara de combustão (1) constituída de paredes de refratário (11) revestidas por placas externas de concreto (17) entremeadas por blocos de fibra cerâmica (18). A câmara de combustão (1) possui abertura superior (16) de passagem dos gases quentes para a câmara de pós-combustão (2). A câmara de pós-combustão (2) é formada por placas externas de concreto (21) revestidas internamente por painéis de fibra cerâmica (24) suportadas por estrutura metálica (25). No interior da câmara de pós-combustão (2) são dispostas chapas metálicas defletoras (22) com aberturas superior e inferior alternadas (23) para passagem dos gases para a câmara de mistura (3). A câmara de mistura (3) é formada por placas externas de concreto (31) revestidas internamente por painéis de fibra cerâmica (34) suportadas por estrutura metálica (35). No interior da câmara de mistura (3) são dispostas chapas metálicas defletoras (32) com aberturas verticais ou horizontais alternadas. O ar ambiente entra na câmara de mistura (3) através de janelas venezianas (33). A fornalha modular possui um telhado metálico (5) revestido por painéis de fibra cerâmica (51). Uma estrutura metálica (4) consolida as placas externas de concreto (17, 21 e 31).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
25/08/2026
RPI 2903
Pedido de patente depositado
#2.1
05/08/2025
RPI 2848
Requerimento de pedido de patente
#2.10
Número de Protocolo '870250016999' em 28/02/2025 16:33 (WB)
