DISPOSITIVO DE SUPORTE DE ESTEPE LOCALIZADO SOB A CARROCERIA DE UM VEÍCULO MOTORIZADO

Classificação IPC

Resumo técnico

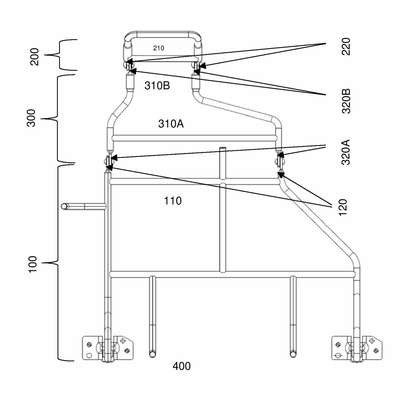

DISPOSITIVO DE SUPORTE DE ESTEPE LOCALIZADO SOB A CARROCERIA DE UM VEÍCULO MOTORIZADOO presente modelo de utilidade se refere a um dispositivo de suporte de estepe localizado sob a carroceria de um veículo motorizado, compreendendo: fixação traseira montada na parte traseira da carroceria formada por conjunto de gancho retrátil para permitir a montagem e desmontagem da bandeja tubular; fixação dianteira formando dois sub-conjuntos de suportes fixados na carroceria e pinos que permitem a articulação da bandeja tubular formado por: uma porção posterior de suporte compreendendo primeiras projeções paralelas; uma porção anterior de suporte compreendendo segundas projeções paralelas; uma porção central de suporte, disposta entre a porção posterior de suporte e a porção anterior de suporte, a dita porção central de suporte compreendendo, em um lado posterior de porção central de suporte, terceiras projeções paralelas posteriores e, em um lado anterior de porção central de suporte, terceiras projeções paralelas anteriores; em que as terceiras projeções paralelas posteriores estão articuladamente conectadas às primeiras projeções paralelas, e as terceiras projeções paralelas anteriores estão articuladamente conectadas às segundas projeções paralelas.
