DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CÂMARA DE ASPIRAÇÃO PARA LIMPEZA DE GRÃOS

Classificação IPC

Resumo técnico

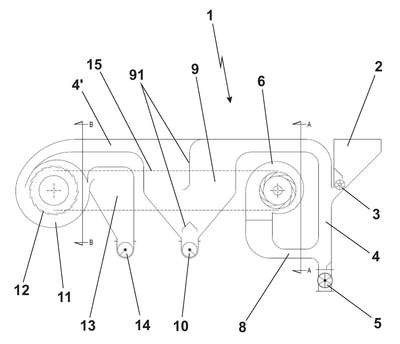

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CÂMARA DE ASPIRAÇÃO PARA LIMPEZA DE GRÃOS. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em câmara de aspiração para limpeza de grãos, pertencente ao setor mecânico, com aplicação em processamentos, beneficiamento e comercialização de produtos agrícolas, mais particularmente para limpeza de grãos com sistema de reciclagem/recirculação de ar. A presente inovação compreende uma câmara (1) dotada na parte superior de uma das extremidades, de uma moega (2), dotada de uma eclusa rotativa primária (3), e na extremidade inferior do canal de aspiração frontal (4), de uma eclusa rotativa secundária (5), sendo na porção frontal, previstos dois exautores (6), acionados por um motor (7), ligado nas laterais ao duto de retorno de ar limpo (15) e na parte inferior, dotado de canal de aspiração de ar limpo (8), conectado ao canal de aspiração frontal (4) que segue até a câmara inercial primária (9), na parte central, a qual é dotada na extremidade inferior, de um transportador helicoidal (10), unida ao canal de aspiração posterior (4?) que se encerra em uma voluta (11), dotada de impelidor (12) ligado ao duto de retorno de ar limpo (15), com cone direcionador (16), e de tubo para retenção de impurezas (17), se encerrando em uma câmara inercial secundária (13), dotada de transportador helicoidal secundário (14).
