DISPOSITIVO BASEADO EM ARDUINO PARA ENSINO DE MOVIMENTO HARMÔNICO SIMPLES, MOVIMENTO CIRCULAR UNIFORME E TRIGONOMETRIA

IPC Classification

Abstract

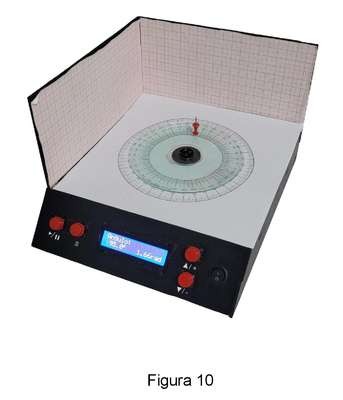

DISPOSITIVO BASEADO EM ARDUINO PARA ENSINO DE MOVIMENTO HARMÔNICO SIMPLES, MOVIMENTO CIRCULAR UNIFORME E TRIGONOMETRIA. Trata-se de uma ferramenta de ensino de física, voltado para o ensino prático de movimento circular uniforme (MCU), movimento harmônico simples (MHS) e trigonometria, proporcionando maneiras alternativas e mais visuais do conteúdo teórico visto em aula. O produto é constituído por um sistema de plataforma giratória totalmente controlável, baseado no microcontrolador Arduino e um motor de passos, e conta um design único com recursos visuais diversos sobre a demonstração dos conceitos apresentados, sendo eles os planos verticais revestido com papel milimetrado, o visor LCD que exibe informações relacionadas ao conceito estudado, os objetos posicionados e espaço abaixo da plataforma, para adicionar um plano extra, como um modelo de transferidor, círculo trigonométrico ou outro plano milimetrado. Além disso, o produto vemcom 3 modos de execução, voltadas desde a frequência, período e velocidade de rotação, até visualização do movimento angular da plataforma giratória, oferecendo uma gama de possibilidades de abordagem de diferentes conceitos físicos. O produto pertence ao setor técnico de aparelho educativo de funcionamento elétrico, de código G09B 5/00, de acordo com o IPC.
