DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO DE QUIMIGAÇÃO E FERTIRRIGAÇÃO COM CONTROLE DE DOSAGEM E DILUIÇÃO DE INSUMOS SÓLIDOS E LÍQUIDOS

Classificação IPC

Resumo técnico

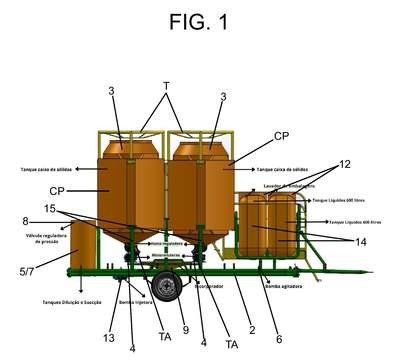

DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO DE QUIMIGAÇÃO E FERTIRRIGAÇÃO COM CONTROLE DE DOSAGEM E DILUIÇÃO DE INSUMOS SÓLIDOS E LÍQUIDOSTrata a presente solicitação de patente de modelo de utilidade a um equipamento de quimigação e fertirrigação (1) com controle de dosagem e diluição de insumos sólidos e líquidos, montado sobre um chassis (2) que proporciona mobilidade e estabilidade ao equipamento. O equipamento compreende dois tanques caixas de sólidos (3), equipados com motoredutores (4) para a mistura e dosagem de insumos sólidos. Os insumos são diluídos em um tanque de diluição (5), por meio do sistema Venturi (9) que garantem uma mistura homogênea. A solução diluída é transferida para um tanque de diluição (5) e controlada pelas hastes reguladoras (15), que ajusta a dosagem precisa dos produtos. O incorporador (9) mistura insumos sólidos, e um registro de 2 polegadas (10) atua como mecanismo de segurança para evitar vazamentos. O equipamento inclui também um incorporador do tipo Venturi (9) para sucção e mistura, um lavador de embalagens (12), e uma bomba injetora (13) para distribuição da solução. Tanques de líquidos (14) são usados para o preparo de insumos líquidos, e a válvula reguladora de pressão (8) ajusta manualmente a dosagem dos produtos aplicados.
