DISPOSIÇÃO CONSTRUTIVA EM SUPORTE DE MECANISMO EXTENSOR

IPC Classification

Abstract

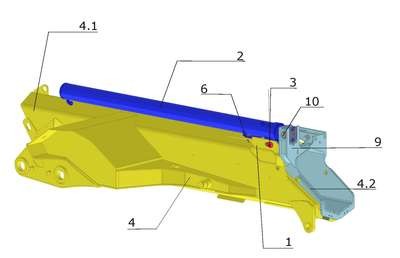

DISPOSIÇÃO CONSTRUTIVA EM SUPORTE DE MECANISMO EXTENSOR. Descreve um suporte de mecanismo extensor utilizado junto a lanças de guindastes, incluindo guindastes articulados, guindastes veiculares, guindautos ou outros equipamentos similares utilizados para elevação de carga ou movimentações diversas, como em equipamentos de automação industrial. O suporte proposto possui meios de fixação na camisa do mecanismo extensor, em geral um cilindro extensor, que se utiliza de pinos e parafusos. A camisa do mecanismo, por sua vez, possui chapas de apoio específicas em seu corpo que permitem a fixação do suporte, em substituição aos tradicionais flanges e munhões. Como vantagens, a presente disposição construtiva reduz o espaço necessário para montagem, reduz o peso total do conjunto de suporte e mecanismo, e otimiza o alinhamento 0dos mesmos em relação à base em situações que são utilizados vários mecanismos, como, por exemplo, nas lanças dos guindastes, onde são utilizados diversos cilindros hidráulicos.
