SECADOR A BAIXA TEMPERATURA BASEADO EM BOMBA DE CALOR

Classificação IPC

Resumo técnico

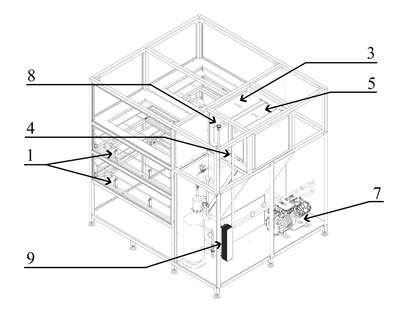

SECADOR A BAIXA TEMPERATURA BASEADO EM BOMBA DE CALOR. Refere-se a patente de Modelo de Utilidade do Secador a Baixa Temperatura Baseado em Bomba de Calor que objetiva de forma não exclusiva, a secagem contínua e descontínua de lodo proveniente de processos de tratamento de efluentes, podendo ser dimensionado para trabalhar em operação contínua ou descontínua (batelada). a versão descontínua, o lodo úmido é inserido na câmara de secagem do equipamento, distribuindo o material sobre uma gaveta de fundo permeável ( 1 ). Após carregado, as gavetas são retraídas para o interior do equipamento e este é fechado através de portas ( 2 ), mantendo o sistema hermético. O material é submetido a secagem por um fluxo ascendente de ar com baixa umidade relativa. A máquina que providencia o aquecimento do ar é uma bomba de calor. Este gás é recirculado em um ciclo fechado no equipamento. Inicialmente, o ar úmido que sai da câmera de secagem (isto é, que absorveu umidade) é submetido a um resfriamento no evaporador ( 3 ), promovendo a condensação da umidade nele contida. O condensado é removido a partir de um dreno numa bandeja coletora ( 4 ). Após ser resfriado, este ar, agora saturado de umidade, é aquecido no condensador ( 5 ), tornando o de baixa umidade relativa. Nesta condição, o ar entra em contato com o material úmido para promoção de sua secagem, para que em sequência seja resfriado novamente no evaporador, completando o ciclo. O fluxo de ar por todo circuito é promovido por um eletroventilador ( 6 ) instalado a jusante do condensador. A versão contínua do secador, segue o mesmo conceito de secagem, porém é disposta de maneira modular, cujos módulos singulares são semi-independentes e adicionados num arranjo longitudinal conforme a capacidade necessária.
