APERFEIÇOAMENTO INTRODUZIDO EM PULVERIZADOR ACOPLADO

Classificação IPC

Resumo técnico

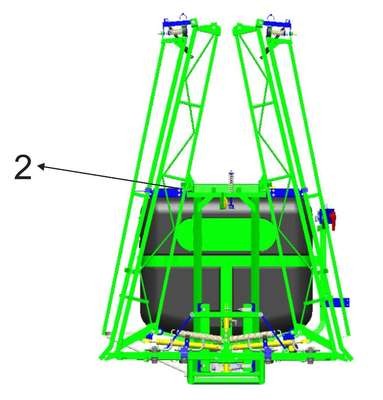

APERFEIÇOAMENTO INTRODUZIDO EM PULVERIZADOR ACOPLADO. O presente pedido de patente de Modelo de Utilidade, é caracterizado essencialmente por um pulverizador de barra, cuja função consiste em melhorar a fixação dos defensivos as plantas; é composto por: chassi (1), flambagem lateral anti-quebra pino (2); composto por tubos RD 2x1/2´´ (3); cintas calandradas em raios de 50 mm (4); tubo RD 2´´ em linhas verticais (5); tanque em fibra (6) com calda de 1250l com adesivo; filtros de sucção (7) para remoção de sujeiras e abastecimento de tanque; comando de água (8); mangueiras de 1x1/4´´,1,3/4´´,3/4´´ de cristal,1/2 (9); motor (10) para acionamento do trator sem uso de cardã; bomba (11) Jp 75; reservatório de óleo (12); válvula de acionamento para galão de embalagem (13); peneira de filtragem interna (14) do tanque com acionador; barra hidráulica (15); canos inox (16); porta bicos bijetes (17); o chassi (1) é composto por uma cinta (4) formada em calandra com raios conforme a matriz do tanque de cauda (6); inclui também uma flambagem lateral (2) em chapas, auxiliada por um pino móvel em ASTM 1045, que facilita a remoção; há uma chapa de engate com três pontos de fixação, soldada por processo MIG-MAG; outro componente importante é a chapa de engate no 3º ponto, ajustável conforme o modelo do trator do cliente; o perfil de régua de 1250L já indica a medição do tanque de calda (6).
