PORTINHOLA BASCULANTE COM CINTA DE ENGATE RÁPIDO E DUPLO DISPOSITIVO DE SEGURANÇA, PARA BOCAL DO CANHÃO DE LANÇAMENTO E RECEPÇÃO DO PIG

IPC Classification

Abstract

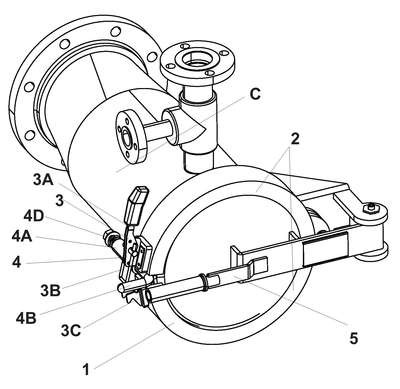

PORTINHOLA BASCULANTE COM CINTA DE ENGATE RÁPIDO E DUPLO DISPOSITIVO DE SEGURANÇA, PARA BOCAL DO CANHÃO DE LANÇAMENTO E RECEPÇÃO DO PIG, refere-se o presente modelo ao campo técnico de dispositivos para linha de transporte de combustível, ácido entre outros produtos líquidos, mais especificamente a uma portinhola basculante com cinta de engate rápido e duplo dispositivo de segurança, para bocal do canhão de lançamento e recepção do pig, desenvolvido para oferecer mais segurança e agilidade no trabalho de abertura da portinhola basculante, para a recepção do pig que realiza a limpeza das paredes da tubulação. A portinhola basculante (1) é composta por uma cinta detravamento bipartida (2), que envolve toda a circunferência (1A) da portinhola e do ressalto da borda do bocal (A) do canhão de saída (B), que é acionada por uma trava de engate rápido da cinta (3); e uma trava de segurança de abertura da portinhola basculante (4), formado por um suporte com furo cilíndrico (4A), onde é disposto um pino cilíndrico em L (4B) que gira lateralmente, para o engate ou desengate de uma trava posterior (4C), que é desprendida por meio de uma mola (4D).
