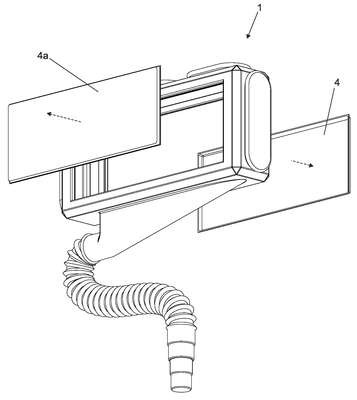

CAIXA DE PASSAGEM PARA AR-CONDICIONADO. Para servir de ponto de passagem de cabos e dutos em sistemas de ar-condicionado, sendo dita caixa de passagem (1) adaptada com uma tampa de acesso traseira (4a), sendo essa e a frontal (4) marcadas por linha de corte frágil (5) que permite seu destaque por pressão. É adaptada de fábrica com a incorporação de uma tubulação sanfonada (10) fundida na saída de dreno (6), cujo corpo sanfonado se estende em trecho curto até um terminal de conexão universal (11), escalonado em padrão de diâmetro nominal para tubos gerais, porém em escalonamento invertido, do maior para o menor trecho (12-15). Também é prevista uma variação construtiva (1a) apresentando a tubulação sanfonada (10) como componente separado, conectável à caixa de passagem (1a), onde a saída de dreno (6) da caixa (1) finda-se em um bocal roscado (16) retilíneo e o início do tubo sanfonado (10) recebe um conector de rosca giratória (17) do tipo universal. O modelo foi projetado para facilitar a instalação da caixa (1), permitir uma conexão rápida e segura com o dreno local (T), evitar quebras na alvenaria (AL) e evitar o uso de componentes extras, facilitando, agilizando e barateando a obra.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
27/01/2026
RPI 2873
Pedido de patente depositado
#2.1
01/10/2024
RPI 2804
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240060627' em 18/07/2024 13:28 (WB)
