BRAÇADEIRA DE FECHAMENTO PARA JUNÇÃO E VEDAÇÃO ENTRE CÚPULA E BASE DE CAIXA DE EMENDA ÓPTICA

Classificação IPC

Resumo técnico

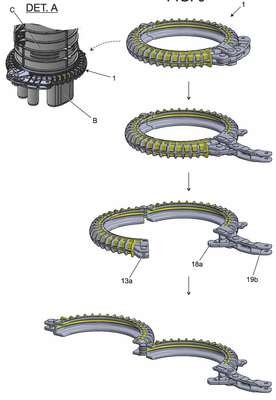

BRAÇADEIRA DE FECHAMENTO PARA JUNÇÃO E VEDAÇÃO ENTRE CÚPULA E BASE DE CAIXA DE EMENDA ÓPTICA. Um dispositivo do tipo braçadeira (1) projetada especialmente para caixas de emenda óptica, atuando na união e vedação entre a cúpula (C) e a base (B). A braçadeira (1) é em configuração de colar, dividida em dois anéis semicirculares (2 e 3) que se articulam através de um pino (5) posicionado em um olhal de união (4), permitindo a abertura e fechamento facilitados da estrutura. A braçadeira (1) proporciona uma vedação robusta e segura, graças à configuração interna de cada anel (2 e 3), em perfil em C formando uma canaleta interna (7) com uma nervura central (8) para apoio, centralização e pressão. Essa estrutura garante a integridade da vedação quando a braçadeira (1) está fechada, evitando a entrada de contaminantes que poderiam afetar a qualidade das conexões ópticas. O fechamento da braçadeira (1) é assegurado por elementos de travamento (6) que engatam mutuamente entre os anéis (2 e 3) quando em estado fechado. O modelo inclui também nervuras externas (9 e 10) que não só conferem rigidez estrutural e resistência ao impacto, mas também melhoram a distribuição da carga sobre o dispositivo. A braçadeira (1) pode ser utilizada em ambientes externos onde caixas de emenda estão expostas a condições desafiadoras, protegendo as emendas ópticas e garantindo a continuidade e a eficiência das comunicações ópticas em redes de fibra óptica.
