DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DE PEÇAS PARA FECHAMENTO DE NERVURAS EM SISTEMAS DE LAJES NERVURADAS

Classificação IPC

Resumo técnico

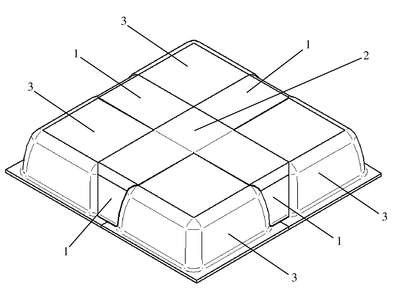

DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONJUNTO DE PEÇAS PARA FECHAMENTO DE NERVURAS EM SISTEMAS DE LAJES NERVURADAS, composto por peças projetadas para fechamento das nervuras que se formam entre as cubetas montadas para construção de lajes nervuradas, tanto em uma única direção quanto em duas direções no mesmo ponto de encontro das nervuras. O referido conjunto de peças é capaz de fechar completamente as nervuras em ambas as direções no mesmo ponto de encontro das nervuras, compreendendo uma peça monobloco de estrutura alveolar em formato de "U" invertido (1) para fechamento das nervuras as cubetas e uma tampa complementar (2) opcional, possibilitando várias combinações de estruturas para conformação de lajes. A peça em formato de "U" invertido (1) para fechamento das nervuras entre as cubetas é uma peça confeccionada num único bloco de material, dotada de uma superfície plana e lisa na parte superior, com extensões de descem lateralmente, como duas pernas de um "U" invertido, e ainda, uma estrutura central alveolar reforçada (4) em forma de arco trapezoidal, repleta de frisos (5) de reforço estrutural. A tampa complementar (2) para fechamento completo das nervuras transversais no mesmo ponto de encontro também é confeccionada em peça monobloco, com altura e quatro lados, de superfície lisa e parte inferior constituída por frisos (7) longitudinais, transversais e diagonais.
