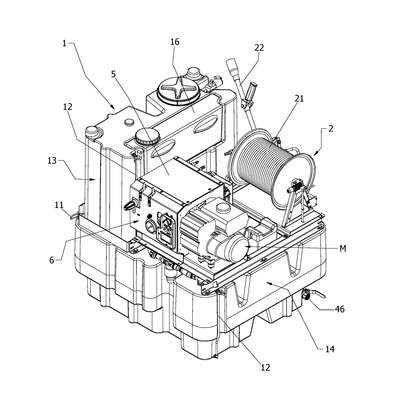

Modelo de Utilidade DISPOSIÇÃO EM UNIDADE COMPACTA DE COMBATE A INCENDIOS de GUARANY INDÚSTRIA E COMÉRCIO LTDA. — IPC A62C 13/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO EM UNIDADE COMPACTA DE COMBATE A INCENDIOS.O presente modelo de utilidade pertence ao setor técnico de combate a incêndios, e refere-se a uma disposição em unidade de combate a incêndios compacta para picapes constituída de um tanque de água (1) com formato em L com visualizadores de nível (12) de água, quebra-ondas (17) e reentrâncias (18). A porção inferior (14) possui válvula de vazão (46), e recebe o carretel (2) da mangueira (21) com uma pistola aplicadora (22). O conjunto autônomo de bombeamento de água (M) possui bomba com motor a combustão. A porção (13) possui alojamento (15) para reservatório de LGE (16). O circuito de automatização (3) constitui-se de conjunto de comando (31) com CLP, bomba de LGE (BL), sensor de fluxo (S) na tubulação de saída (OUT), válvula direcionadora (VD) com retorno ao tanque (SRT) e à motobomba (SRM). O circuito hidráulico (4) constitui-se de regulador de pressão (41), manômetro (42), pescador (43), junção de entrada (44) na alimentação com filtro (45). O painel de controle (6) possui botão de acionamento do LGE (61), de ativação do display (62), display (63), seletor de incêndio (64), botões de navegação do display (65), botão de emergência (66).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
27/05/2025
RPI 2838
Pedido de patente depositado
#2.1
03/09/2024
RPI 2800
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240048550' em 07/06/2024 18:12 (WB)
