APERFEIÇOAMENTOS INTRODUZIDOS EM EXPOSITOR PARA PLACAS DE REVESTIMENTOS

Classificação IPC

Resumo técnico

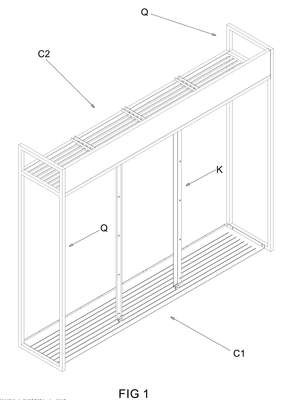

APERFEIÇOAMENTOS INTRODUZIDOS EM EXPOSITOR PARA PLACAS DE REVESTIMENTOS. Refere-se a uma estrutura que é empregada em estabelecimentos comerciais e estandes de exposição, servindo para sustentar placas de revestimentos na posição verticalizada, para uma cômoda visualização. Compreende ao menos um par de colunas (K), formadas, cada qual, por um par de segmentos (S1) e (S2), constituídos por perfis do tipo cantoneira, montadas paralelamente entre si por meio de conjuntos de parafusos (16) e porcas (17); sendo que, cada par de segmentos (S1) e (S2) recebe entre si uma das bordas laterais da placa de revestimento (P), e por meio dos parafusos (16) e porcas (17), ambos os segmentos (S1) e (S2) são comprimidos entre si, comprimindo também, entre si, a borda da placa de revestimento (P), a qual passa a cumprir a função de ligação estrutural entre as duas colunas (K). Cada coluna (K) é montada em rodízio inferior (11) e rolete superior (10); sendo que, o rodízio (11) é montado no interior/sobre recorte vazado (R1) de uma chapa inferior (C1), enquanto que, o rolete (10) é montado no interior de um recorte vazado (R2) de uma chapa superior (C2); sendo ambas as chapas (C1) e (C2) montadas em um par de quadros laterais (Q), compondo uma estrutura macro, de formato paralelepipedal.
