FERRAMENTA HIDRÁULICA PARA CORREÇÃO DE BITOLA POR PATIM E MEDIDOR DE TENSÃO ENTRE OS TRILHOS DE LINHAS FÉRREAS

Classificação IPC

Resumo técnico

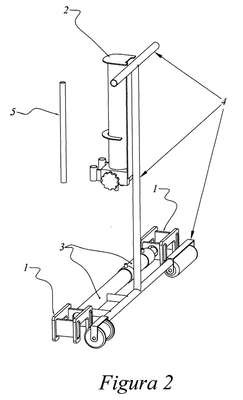

FERRAMENTA HIDRÁULICA PARA CORREÇÃO DE BITOLA POR PATIM E MEDIDOR DE TENSÃO ENTRE OS TRILHOS DE LINHAS FÉRREAS. Compreende a presente Patente de Modelo de utilidade a um conjunto de dispositivos mecânicos e hidráulicos que tem o seu campo de aplicação voltado para o setor ferroviário para ser utilizado na manutenção de linhas férreas, caracterizado por ser constituído de componentes básicos que são - duas sapatas (1), um pistão hidráulico (2), uma bomba hidráulica (3), um carrinho tubular mecânico (4), além de uma alavanca (5). As duas sapatas (1) servem de fixação no trilho tanto no boleto, como no patinho e na alma do trilho (isso é, prende na parte superior, inferior e central do trilho). O pistão hidráulico (2) é dotado de duas ações ou dois estágios (isso é, abre e fecha) que chega a 10 toneladas de força emambas as direções. A bomba hidráulica (3) é de duas ações ou dois estágios que tem duas saídas e duas entradas, fazendo com que abra e fecha usando a força hidráulica. O carrinho tubular mecânico (4) é soldado ao dispositivo para um melhor manuseio do equipamento. A alavanca (5) para movimentar a bomba hidráulica (3) pode ser acoplada no encaixe tanto do lado esquerdo quanto do lado direito do pistão hidraulico (2). A montagem se faz fixando as duas sapatas (1) nas extremidades da bombahidráulica (3) e esta, no carrinho tubular (4) que é preso ao pistão hidráulico (2).
