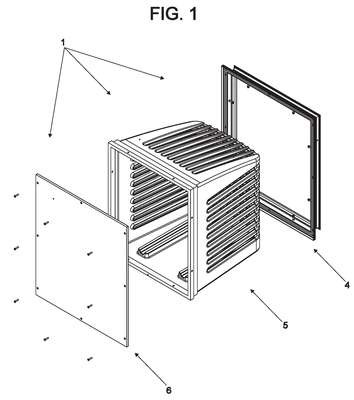

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE PARA CONDENSADOR SPLIT de CHILLEER CONSTRUÇÕES, INDÚSTRIA E COMÉRCIO LTDA — IPC F24F 13/32. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA EM SUPORTE PARA CONDENSADOR SPLIT. Consiste em um suporte (1) composto em três elementos; contramarco (4), caixa (5) e tampa (6), na qual o contramarco (4) é dotado de um perfil (7) constituído de dobras (D), o contramarco (4) por sua vez, tem a face frontal (F) em forma de cantoneira em L invertido (8) que define num batente (B1) na qual o perfilado segue até a dobra (D1) para conformar um perfilado horizontal (9), que por sua vez, sofre uma dobra (D2) que define numa projeção de tronco de prisma agudo (10) com o maior comprimento na vertical (11) que assenta um batente (B2), que após a projeção, o perfilado conforma uma canaleta (12) finalizado o perfilado por um frontão (13), na interno (CI) do contramarco (4), é dotado de garras/grapas (G); a caixa (5) consiste em um formato troco de pirâmide (14) que internamente na parte inferior, possui um par de trilhos longitudinais (16) com cavidades longitudinais centrais (17), por fim, a caixa (5) na face frontal, consiste em uma aba escalonada (18) com perfurações equidistantes (19); a tampa (6) é planificada na face frontal (F1) e na face posterior (P) composta por uma pluralidade de projeções tronco de pirâmides (20); a tampa (6) em seu perímetro é composta por furos equidistantes (21) para introdução de parafusos.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
07/10/2025
RPI 2857
Pedido de patente depositado
#2.1
11/06/2024
RPI 2788
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240026201' em 26/03/2024 14:17 (WB)
