DISPOSITIVO DE LINHA DE MONTAGEM EM SERIE DE CHAPAS DE DESGASTE E GUIAS COM PASTILHAS/BARRAS DE TUNGSTENIO/CHOCKY BAR E OUTROS ITENS DE DESGASTE EM PLACA DE DESGASTE

IPC Classification

Abstract

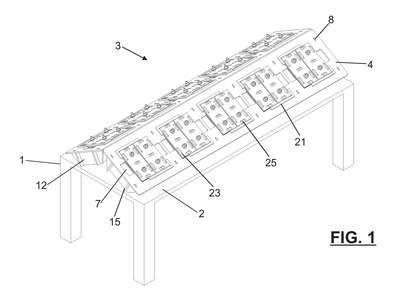

DISPOSITIVO DE LINHA DE MONTAGEM EM SERIE DE CHAPAS DE DESGASTE E GUIAS COM PASTILHAS/BARRAS DE TUNGSTENIO/CHOCKY BAR E OUTROS ITENS DE DESGASTE EM PLACA DE DESGASTE. Compreendido por uma mesa (1) que acondicionar em seu tampo (2) um dispositivo (3), que é caracterizado por uma base (4) provida de diversas cavidades vazadas acondicionadoras (5) dispostos de forma equidistantes, cujos extremos centrais (6) estendem-se formando alívios menores (7), dita base (4) detém furos retangulares acopladores (8) que na face inferior (9) são inseridos batoques (10) dispostos nas arestas superiores (11) de suportes (12) estes dotados na secção inferiores (13) de canais (14) para engate nos canais (14') das réguas (15), dotadas de diversos berços guias (16) para acondicionamento de barra de pastilhas pastilhas/barras de tungstenio/chocky bar (17), sendo que entre ditas réguas (15) verificam-se placas de fixações (18) dotadas de furos (19) para alinhamentos de parafusos, enquanto a face superior (20) da base (4) recebe a fixações de réguas limitadoras (21) em formato de ´L´ posicionadas rentes as arestas laterais (22) das cavidades vazadas acondicionadoras (5), onde são acondicionadas internamente placas de aço (23) sobre as faces externas (24) das barras de pastilhas (17), que recebem soldas depositadas nos furos oblongos (25) verificados nas placas de aço (23).
