DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONDENSADOR BAROMÉTRICO COM ARRANJO CONSTRUTIVO SEPARADO PARA ENTRADA DE ÁGUA E VAPOR

Classificação IPC

Resumo técnico

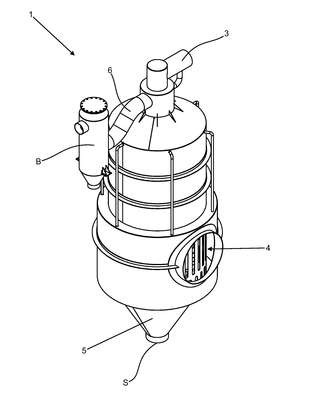

DISPOSIÇÃO CONSTRUTIVA APLICADA EM CONDENSADOR BAROMÉTRICO COM ARRANJO CONSTRUTIVO SEPARADO PARA ENTRADA DE ÁGUA E VAPOR. A presente solicitação de patente de modelo de utilidade refere-se a um condensador barométrico (1), o qual tem o seu campo de aplicação voltado para o setor de produção de açúcar e etanol, no entanto pode ser utilizado em qualquer tipo de indústria que necessite condensar grandes vazões de vapor e produzir vácuo industrial controlado para o processo. O condensador barométrico (1) destaca-se pela sua capacidade de separar eficientemente as trajetórias do vapor e da água, otimizando a troca térmica em usinas de açúcar e álcool. Com uma tubulação em L (3) para a entrada de água, o condensador barométrico (1) direciona o fluxo para um chapéu triangular invertido (2), espalhando a água em um padrão de leque (L). Separadamente, o vapor entra por meio de uma tubulação inclinada (4), evitando contato direto com a água. O mecanismo triangular (T) promove a ascensão eficiente da água em contracorrente, enquanto a água e o vapor condensado são removidos por uma saída estrutural cônica (5) e os gases são expelidos por uma tubulação linear (6) acoplada a uma bomba de vácuo (B).
