APERFEIÇOAMENTO EM CAIXA DE PASSAGEM ELÉTRICA, TELEFONIA, DADOS E IMAGEM 30X21 PARA O MÉTODO CONSTRUTIVO PAREDE DE CONCRETO

Classificação IPC

Resumo técnico

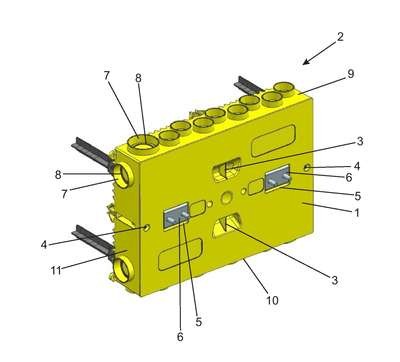

APERFEIÇOAMENTO EM CAIXA DE PASSAGEM ELÉTRICA, TELEFONIA, DADOS E IMAGEM 30X21 PARA O MÉTODO CONSTRUTIVO PAREDE DE CONCRETO. Tem por objetivo a Patente de Modelo de Utilidade para um produto destinado ao uso na construção civil, para aplicação em obras horizontais ou verticais que utilizam formas de concreto para modelagem das paredes em obra. Trata-se de uma caixa para acomodar a infra-estrutura elétrica (cabeamento elétrico, barramento e disjuntores), quando usado como caixa de passagem elétrica e central para Voz, dados e Imagem - VDI (Telefone, Internet e TV a cabo) e que será usada na parede, como central de acomodação de infra-estrutura. A caixa possui uma tampa removível provisória (1), sendo destacada facilmente do corpo da caixa (2), e possui dois puxadores centrais (3), aliados a dois parafusos de fixação (4), e dois rebaixos (5) para engate dos fixadores metálicos (6), que permitem a fixação da peça nas formas metálicas. Em suas extremidades são previstos colares alongados (7) com ponto fragilizado (8), para rompimento, que permitem a condução do cabeamento elétrico de forma rápida. Na face posterior (12) são previstas quatro pinças de travamento (13) dispostas na região central de cada aresta, além de quatro distanciadores de forma (14), previstos próximo a cada diagonal. A caixa (2) possui ainda oito pontos de fixação (15). Os 08 pontos de fixação em seu fundo que permitem a instalação do componente de acordo com a necessidade do cliente, elétrico ou telefonia.
