DISPOSIÇÃO CONSTRUTIVA APLICADA EM ACESSÓRIO ANTI-SPRAY PARA PARA-LAMA DE CAMINHÕES

Classificação IPC

Resumo técnico

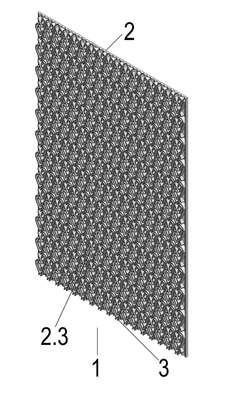

DISPOSIÇÃO CONSTRUTIVA APLICADA EM ACESSÓRIO ANTISPRAY PARA PARA-LAMA DE CAMINHÕES.De uma maneira geral o presente modelo de utilidade pertence ao setor tecnológico de acessórios para caminhões e se refere, mais especificamente, a uma nova disposição construtiva aplicada em acessório anti-spray para para-lama de caminhões, o qual é injetado e conta com ranhuras (3) niveladas e concêntricas, especialmente projetadas para evitar o conhecido efeito Spray ocasionado pela difusão da água em pistas molhadas devido à passagem dos caminhões. Como se observa na figura 1, o acessório (1) ora revelado conta com estrutura de chapa (2) dotada de ranhuras (3) niveladas e concêntricas que formam entre si caminhos de labirinto (2.3) destinados ao aprisionamento das partículas de água e à proteção contra respingos uma vez que não há dispersão, mas gotejamento. Na figura 2 é possível observar que as referidas ranhuras (3) são distribuídas de forma justaposta na superfície frontal (1.1) da chapa (2), em formato especial com elementos em forma de U (2.1) inseridos concentricamente entre elementos em forma de A duplos (2.2) com aberturas verticais direcionadas no sentido superior/inferior da chapa (2).
