DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAIXA BOMBA COM ESTRUTURA COMPACTA PARA MONTAGEM PADRONIZADA EM VEÍCULOS AUTOMOTORES

Classificação IPC

Resumo técnico

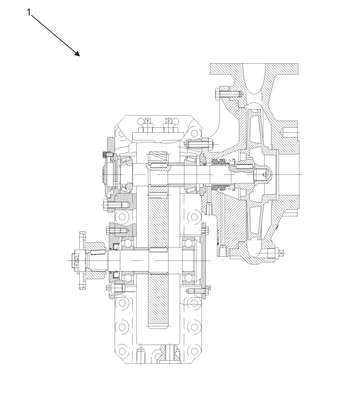

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM CAIXA BOMBA COM ESTRUTURA COMPACTA PARA MONTAGEM PADRONIZADA EM VEÍCULOS AUTOMOTORES. A presente solicitação de patente de modelo de utilidade refere-se a uma caixa bomba (1) compreender uma estrutura compacta (2) que facilita a verificação do nível de óleo em qualquer posição, seja vertical ou horizontal, por meio de um bujão (3) único. A caixa bomba (1) é equipada com um mecanismo de captação de óleo inovador, com rasgos simétricos e opostos (4) que direcionam o óleo (O) para os rolamentos de forma eficiente, garantindo lubrificação adequada durante a operação e permitindo que o óleo (O) retorne ao cárter em um ciclo contínuo quando a caixa bomba (1) é desligada. Adicionalmente, a caixa bomba (1) apresenta chanfros inferiores (5) que permitem a alteração de sua posição sem a necessidade de modificar a carcaça da caixa bomba (1), contribuindo para a compactação e praticidade do conjunto. O campo de aplicação é voltado para o setor de sistemas de bombeamento e lubrificação, mais particularmente, para equipamentos veiculares utilizados no combate a incêndios, controle de queimadas programadas, tratamento de solo, lavagem de ruas, mistura e abastecimento de defensivos, fertilizantes líquidos e similares.
