SISTEMA DE TESTE DE LÂMPADAS DE LED COM PAINEL FOTOVOLTAICO

Classificação IPC

Resumo técnico

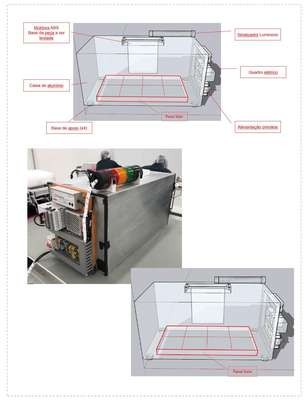

SISTEMA DE TESTE DE LÂMPADAS DE LED COM PAINEL FOTOVOLTAICO. O equipamento desenvolvido pela AUDAX Electronics, baseia-se em uma caixa fechada, sem interferência de fonte de luz externa, construída em chapa de alumínio, montada com parafusos e controlada por um sistema CLP, alimentado for fonte de corrente contínua de 42V/50hz ou 48V/60hz. Possui uma unidade elétrica externa anexada a caixa, composta por um controlador lógico programável, uma interface de comunicação, cabos, conectores e um disjuntor de acionamento. Pode ser acoplada a uma impressora e outros equipamentos por meio de porta serial. A caixa abriga em sua base interna, um painel fotovoltaico de 30W, com 67cm de comprimento por 35cm de largura, com 36 células de silício policristalino, com a função de captar e transformar a energia luminosa em energia elétrica e assim gerar os dados básicos para que o CLP converta as informações em dados que serão definidos como aceitáveis ou não. Em seu topo, a caixa possui uma abertura emoldurada com uma peça em ABS, com medidas ajustáveis para acomodar a peça a ser testada. Também possui um sinalizador luminoso de status do equipamento durante o teste. A peça a ser testada é posicionada na moldura e alimentada por uma fonte de tensão com os parâmetros elétricos definidos para o produto. Com estes parâmetros, a peça produz uma energia luminosa através dos LEDs, que por sua vez é captada pelo painel fotovoltaico e convertida em sinal elétrico. Com base nos sinais de entrada, o controlador lógico programável executa através de um programa pré-definido, uma função de leitura e comparação de dados para tomada de decisão. Se aprovado, dentro dos critérios do produto, o item é liberado, caso contrário este é sinalizado como rejeitado. O teste é realizado em poucos segundos, com um elevado grau de precisão. O sistema como um todo possui conceito simples e robusto, de forma que o investimento inicial e custos de manutenção sejam baixos, comparado a dispositivos com câmera ou similares.
