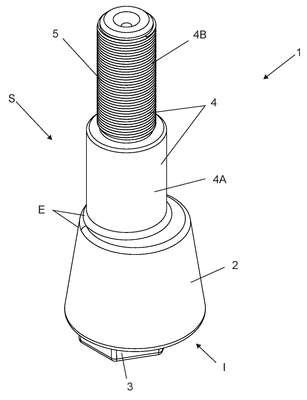

Modelo de Utilidade DISPOSIÇÃO CONSTRUTIVA APLICADA EM PINO CÔNICO EXCÊNTRICO DO PIVÔ DE SUSPENSÃO DE ALINHAMENTO DA PONTA DE EIXO de FACCHINI S/A — IPC B60G 11/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO CONSTRUTIVA APLICADA EM PINO CÔNICO EXCÊNTRICO DO PIVÔ DE SUSPENSÃO DE ALINHAMENTO DA PONTA DE EIXO. Refere-se a um pino maciço (1) com a base cônica (2) composta de dois cilindros escalonados (4), na qual o cilindro de maior diâmetro (4A) é posicionada na base cônica (2) de modo excêntrico (E), o cilindro de menor diâmetro (4B) é sobreposto ao cilindro de maior diâmetro (4A), consiste em uma rosca externa (5) de introdução de uma porca (6); o pino maciço (1) excêntrico (E) é complementando, porca flange (8), anel oring (9), rótula esférica (10), anel trava (11) e por fim, o espaçador (12), a sua introdução iniciada pela parte inferior do braço (16) da manga do eixo (13), que a disposição construtiva do braço (16) que internamente é cônica (17), limitando o percurso da base cônica (2) do pino maciço (1), que permite o final do curso dos cilindros escalonados (4), passante no terminal (18) do pivô (7) que está acoplado no braço direcional (14) e assim, o pino maciço (1) excêntrico (E) fixado pela porca (6).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
17/06/2025
RPI 2841
Pedido de patente depositado
#2.1
20/02/2024
RPI 2772
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230107842' em 06/12/2023 17:44 (WB)
