TUNELADORA PARA CORTE E PENETRAÇÃO POR PRESSÃO HIDRÁULICA, ESTAÇÕES E HANGARES SUBTERRÂNEO

Classificação IPC

Resumo técnico

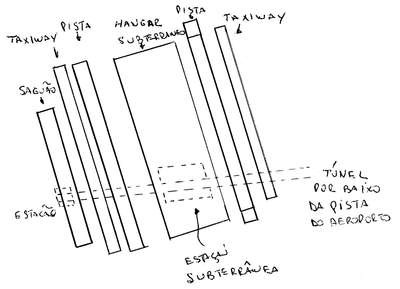

TUNELADORA PARA CORTE E PENETRAÇÃO POR PRESSÃO HIDRÁULICA, ESTAÇÕES E HANGARES SUBTERRÂNEO. É um artefato mecânico para escavar novos túneis de ferrovias, vias subterrâneas, estações e hangares utilizando as bordas do perfil da tuneladora como facas de corte, a força de penetração do corte e penetração é resultante da pressão dos cilindros hidráulicos contra as cambotas instaladas na parte interior da tuneladora, após a escavação mecânica é feita a instalação de cambotas de sustentação no trecho escavado pela tuneladora, conforme demonstrado nas Fig 1 e 2. Para interligar a Estação São Judas do Metrô com o Aeroporto de Congonhas propomos a construção de dois túneis com este modelo de tuneladora, um trecho de aproximadamente 250 metros subterrâneo, no mesmo nível da linha 1 Azul do Metrô entre a Estação São Judas e Avenida Afonso D'Escragnolle Taunay, conforme demonstrado na Fig 4, o segundo trecho de túnel com aproximadamente 1000 metros cruzando a pista do Aeroporto de Congonhas, preferencialmente com mais de 10 metros de profundidade em relação à pista do aeroporto, com acesso à estação do Metrô construída no hangar subterrâneo entre as pistas do aeroporto de Congonhas ou outro caminho entre a Estação São Judas e o Aeroporto de Congonhas, conforme demonstrado nas Fig 3 e 5.
