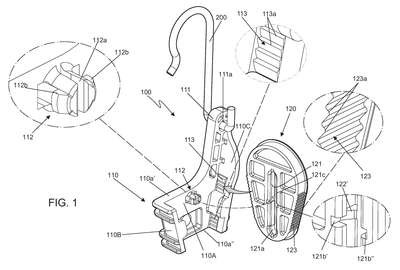

Modelo de Utilidade DISPOSIÇÃO INTRODUZIDA EM ALÇA PARA ANCORAGEM E FIXAÇÃO DE CABO ÓPTICO — IPC G02B 6/44. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO INTRODUZIDA EM ALÇA PARA ANCORAGEM E FIXAÇÃO DE CABO ÓPTICO. Trata-se de alça (100) é do tipo para ancoragem e fixação de cabo óptico autossustentável (CB) formada por suporte (110) e trava (120) na forma de cunha para acomodação do cabo (CB), sendo suporte (110) da alça (100) prevê pino (112) que desliza em came (121); a limitação de deslizamento (LD) da trava (120) em relação ao suporte (110) é configurada pelo fim de percurso do pino (112) no came (121); a disposição do pino (112) na base alargada (121a) do came (121) configura a base de rotação (PA) da trava (121) em relação ao pino (111) com raio (r) de 20 mm para a direita ou para esquerda; tanto a superfície interna das paredes laterais (110B)/(110C) do suporte (110) quanto as paredes laterais (121d)/121d) da trava (120) apresentam conjuntos de dentes de frenagem (113)/(123) com bordas arredondadas (113a)/(123a).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
27/05/2025
RPI 2838
Pedido de patente depositado
#2.1
16/01/2024
RPI 2767
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230102354' em 21/11/2023 18:02 (WB)
