DISPOSIÇÕES APLICADAS EM EQUIPAMENTO PARA MOVIMENTAÇÃO E ALIMENTAÇÃO DE PALETES E ESTRADOS EM LINHAS DE PALETIZAÇÃO

Classificação IPC

Resumo técnico

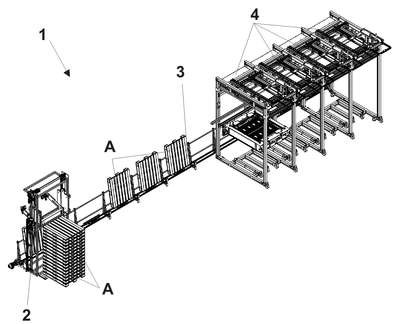

DISPOSIÇÕES APLICADAS EM EQUIPAMENTO PARA MOVIMENTAÇÃO E ALIMENTAÇÃO DE PALETES E ESTRADOS EM LINHAS DE PALETIZAÇÃO. Refere-se o presente modelo ao campo técnico de equipamentos para paletes e estrados comumente utilizado no empilhamento de caixas, sacos, entre outras formas de embalagens, mais especificamente a disposições aplicadas em equipamentos para movimentação e alimentação de paletes e estrados em linhas de paletização, que trabalha com a movimentação dos paletes ou estrados na posição vertical, permitindo assim, a redução de espaço de layout tornando também a movimentação otimizada, mais produtiva e capaz de atender diversos agrupamento lineares de uma, duas ou mais estações de paletização de acordo com a necessidade do cliente e de sua linha industrial. O equipamento para alimentação, transporte e paletização de paletes e/ou estrados (1) é composto por um módulo magazine de alimentação (2), dotado de braços articulados (2E), que recebe os paletes na posição horizontal e os rotaciona na posição vertical, para o posicionamento sobre a corrente de transmissão (3F) e o trilho (3D) do módulo de transporte vertical de paletes (3), que os transportam até um dos módulos de paletização (4) selecionado, dotados de braços articulados (4C) que recebem os paletes na vertical e os rotacionam na posição horizontal para a paletização.
