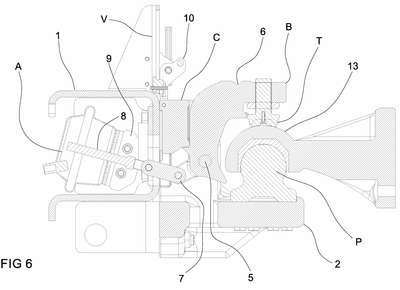

Modelo de Utilidade APERFEIÇOAMENTO INTRODUZIDO EM CONJUNTO DE ENGATE ESFÉRICO PARA REBOQUE de LIBRELATO S.A. IMPLEMENTOS RODOVIARIOS — IPC B60D 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.
APERFEIÇOAMENTO INTRODUZIDO EM CONJUNTO DE ENGATE ESFÉRICO PARA REBOQUE. Modelo de Utilidade referente a aperfeiçoamentos em um mecanismo de acoplamento entre um veículo rebocador e um veículo rebocado. Compreende uma base constituída de uma porção anterior (2) e duas torres posteriores (3); sendo a referida base fixa na travessa posterior (1) do chassi do veículo rebocador; sendo que a referida porção anterior (2) recebe centralmente um pino esférico (P); e sendo que, entre as duas torres posteriores (3) é montado um braço articulado (B), o qual recebe a montagem do bloco trava (T); sendo que o referido braço (B) é montado em eixo horizontal (5), e nele realiza movimento semirrotativo e angular de sobe/desce, o qual é acionado por meio de um atuador pneumático (A) que é montado na região posterior da travessa (1). E sendo que, entre a face posterior do braço articulado (B) e a travessa (1) é montado, removivelmente, um bloco paralelepipedal (C), o qual é ali travado por meio de pino (11), de modo a cooperar para a imobilização do braço articulado (B) na sua posição angular inferior, que é a posição de travamento da ponteira esférica (13) sobre o pino esférico (P).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
29/04/2025
RPI 2834
Pedido de patente depositado
#2.1
05/03/2024
RPI 2774
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230092476' em 18/10/2023 17:51 (WB)
