APERFEIÇOAMENTO EM ANEL DE FORÇA, PARA GERAÇÃO DE ENERGIA DE GRANDE POTÊNCIA

Classificação IPC

Resumo técnico

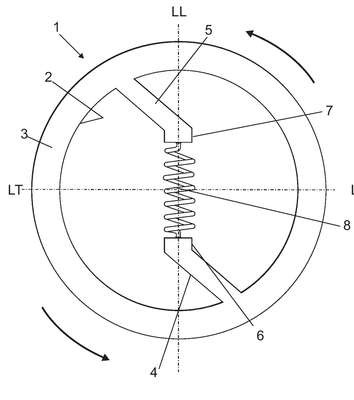

APERFEIÇOAMENTO EM ANEL DE FORÇA, PARA GERAÇÃO DE ENERGIA DE GRANDE POTÊNCIA. Para suportar torque de grande potência, em seu uso em sistemas de grande porte como em hidrelétricas ou em motores para navios, aeronave e outros. Para tanto, o anel de força em duas versões construtiva (1) e (1a), possui corpo anelar (3), (3a) robusto, estendendo, internamente por seu diâmetro, braços angulares e espelhados, (4), (5) e (6a) e (7a), os quais, junto a um ponto central formam seus batentes (6), (7) e (10a) e (11a) contrapostos, perpendiculares à uma linha imaginária longitudinal central (LL) e em espaçamento para a fixação das duas pontas de suas molas (8) e (12a), posicionadas em alinhamento aos referidos batentes (6) e (7). O anel de força, nas duas versões, possui, na face posterior de seu corpo (3), sistema de frenagem composto por trilhos (13) radiais dotados de batentes (14) e (15), para molas (16) de deslocamento de massas de freio (17), d junto ao ponto central do anel de força (1), onde ancora-se respectiva mola (16) pressionada contra respectiva massa de freio (17) deslizante, travada por alavanca (18) acoplada em respectivo recorte (19), ditas alavancas (18) ligadas aos eixos de mini motores (20), controlados por programação lógica.
