Modelo de Utilidade DISPOSIÇÃO EM DOBRADIÇA PIVOTANTE AUTOMÁTICA de REFRICOMP - INDÚSTRIA DE COMPONENTES PARA REFRIGERAÇÃO LTDA — IPC E05F 1/06. Figura publicada pelo INPI na Revista da Propriedade Industrial.

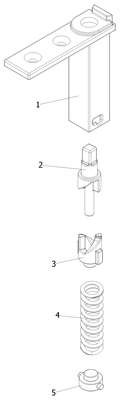

DISPOSIÇÃO EM DOBRADIÇA PIVOTANTE AUTOMÁTICA.A disposição construtiva introduzida em dobradiça inferior pivotante para porta de equipamento de refrigeração apresenta fechamento automático e com sistema de entalhes que garante que a porta permaneça aberta e parada em um ângulo ortogonal, sem a necessidade de segurar ou travar com outro meio. A dobradiça compreende uma base (1) que serve para prender a dobradiça a uma base fixa, rampa com pino (2), rampa guiada (3), mola (4) e tampa inferior (5). A peça de rampa com pino (2) encaixa na porta do equipamento de refrigeração e inclui corpo cilíndrico (21), ponta superior de seção quadrada (22), porção alargada central (23), pino inferior (24), rampa (25), parede axial da rampa (26) e platô final da rampa (27). A peça de rampa guiada (3) se conecta à peça rampa com pino (2) e atua no fechamento automático possuindo um corpo cilíndrico (31), extremidade inferior tubular (32), rampa (33), platô final da rampa (34), base da rampa (35), parede axial da rampa (36), entalhe da rampa (37) e saliência de fixação (38).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
05/12/2023
RPI 2761
Pedido de patente depositado
#2.1
10/10/2023
RPI 2753
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230075731' em 25/08/2023 17:40 (WB)
