Modelo de Utilidade CONJUNTO COM CORPO TUBULAR E HASTE MÓVEL PARA USO EM MOLAS DE TRAÇÃO de INDÚSTRIA E COMÉRCIO DE MOLAS BRUSQUE LTDA — IPC F16F 1/12. Figura publicada pelo INPI na Revista da Propriedade Industrial.

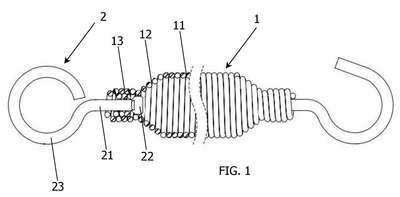

CONJUNTO COM CORPO TUBULAR E HASTE MÓVEL PARA USO EM MOLAS DE TRAÇÃO.A disposição em mola de tração (1) é constituída por um corpo (11) com trechos cônicos extremos (12) e extremidades com alojamentos cilíndricos (13) de diâmetro menor. Nos alojamentos cilíndricos (13) estão montados os conjuntos das hastes móveis (2) constituídos por um trecho retilíneo (21) com uma extremidade conformada (22) e um elemento de fixação (23) na extremidade oposta. No trecho retilíneo (21) está montado um componente helicoidal (3) produzido em material metálico que é retido pela extremidade conformada (22). O alojamento cilíndrico (13) possui na transição com o trecho cônico (12) uma espira de batente (14) com diâmetro interno menor que o diâmetro externo do componente helicoidal (3) que impede que o componente helicoidal (3) passe para interior do corpo da mola (1). O componente helicoidal (3) desloca-se com folga sobre o trecho retilíneo (21) e possui em sua face voltada ao interior da mola uma extremidade usinada (31) para o giro livre da haste móvel (2) quando em contato com a extremidade conformada (22).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
05/12/2023
RPI 2761
Pedido de patente depositado
#2.1
10/10/2023
RPI 2753
Requerimento de pedido de patente
#2.10
Número de Protocolo '870230074308' em 22/08/2023 15:02 (WB)
