DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MESA

Classificação IPC

Resumo técnico

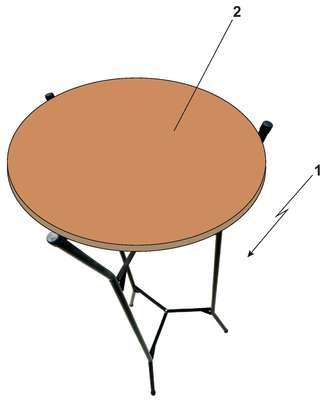

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM MESA. Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em mesa, pertencente ao setor moveleiro, mais particularmente trata-se de uma mesa de canto desmontável, com a estrutur em três partes articuladas, diminuindo seu volume quando for transportada ou armazenada, podendo, inclusiva ser recolhida quando fora de uso, proporcionando assim, resultados práticos, seguros e funcionais muito vantajosos. A nova disposição construtiva introduzida em mesa compreende uma estrutura metálica (1), sobre a qual é encaixado o tampão circular (2), onde a estrutura metálica (1) é formada por três partes (11), articuladas entre si, onde cada uma das partes (11) é formada por um corpo tubular vertical (111), com as porções inferior (1111) e superior (1112) inclinadas para fora, e a porção central (1113) mantida na vertical, onde nas extremidades desta última, são soldadas, perpendicularmente, as hastes horizontais (112), dotadas nas extremidades de furos (1121) para articulações inferior (113) e superior (114). Dita porção superior (1112) é dotada próximo à extremidade superior, de uma haste de apoio (115), para encaixe do tampo (2). Em uma variante construtiva, a haste de apoio (115) será dotada de um furo (1151) para fixação na face inferior do tampo (2).
