SISTEMA DE ENCAIXE CÔNICO DE PLACAS, TAMPAS E CARCAÇAS DE BOMBAS E OUTROS EQUIPAMENTOS SUBMETIDOS A PRESSÃO E/OU TRANSPORTE DE FLUÍDOS, BASEADO NO PRINCÍPIO CONE-MORSE

Classificação IPC

Resumo técnico

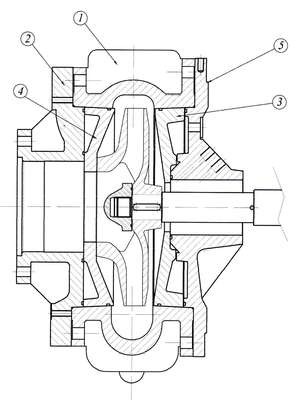

SISTEMA DE ENCAIXE CÔNICO DE PLACAS, TAMPAS E CARCAÇAS DE BOMBAS E OUTROS EQUIPAMENTOS SUBMETIDOS A PRESSÃO E/OU TRANSPORTE DE FLUÍDOS, BASEADO NO PRINCÍPIO CONE-MORSE. Compreende a presente Patente de Modelo de Utilidade que insere-se na área da fabricação, montagem, reparo e manutenção de bombas centrífugas ou outros equipamentos submetidos a pressão e/ou tranporte de fluídos, sendo o sistema fabricado em encaixes cônicos e refere-se a um sistema de encaixe de placas (3,4) e/ou tampas (2,5) nas carcaças (1) de tais equipamentos utilizando-se o princípio cone-morse, em que tais peças são desenvolvidas, projetadas e/ou modificadas para serem fabricadas com certa conicidade de forma a melhorar a montagem/desmontagem dos equipamentos conforme esquema apresentado na (Figura 1). Além do sistema de encaixe cônico a melhoria se estende na colocação de anéis órings com a finalidade de impedir o fluxo do fluido bombeado entre peças. Ó-ring nas placas posterior (3) e placa anterior (4), nas tampas sucção (2) e tampa carcaça (5). O encaixe das peças ocorre pela montagem dos dois ou mais componentes (carcaça (1) e placas/tampas (2,3,4,5) pela interface cônica que, tendo seu ângulo calculado (6), promoverá o perfeito assentamento entre os componentes proporcionando uma montagem suave e perfeita vedação metal/metal entre as peças.
