DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM LANTERNA SINALIZADORA LATERAL PARA VEÍCULOS

Classificação IPC

Resumo técnico

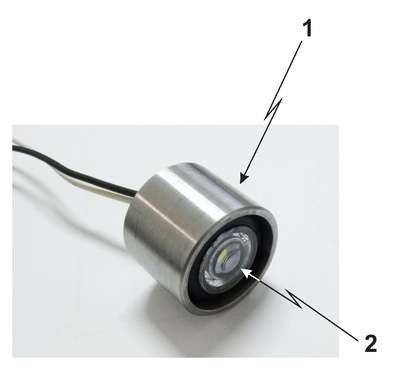

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM LANTERNA SINALIZADORA LATERAL PARA VEÍCULOS.Trata-se a presente patente de modelo de utilidade, de uma nova disposição construtiva introduzida em lanterna sinalizadora lateral para veículos, pertencente ao setor técnico de acessórios para veículos de grande porte, mais particularmente trata-se de uma inovadora disposição construtiva da lanterna lateral para carretas de grande porte, através da qual são obtidos resultados práticos, seguros e funcionais muito vantajosos. A lanterna sinalizadora lateral para veículos pode ser fabricada em diversos materiais diferentes, tais como: Aço inoxidável, Aço comum, Teflon (PTFE), Latão ou Bronze, Alumínio, Plásticos por injeção, Usinagem, etc., e compreende um suporte (1), no qual é fixada a lanterna (2), sendo o suporte (1) formado por um corpo cilíndrico (11), dotado de um furo passante (12) sendo a porção frontal dotada de um rebaixo (13) e na face externa é dotada de um chanfro (14) para fixação na estrutura (E) do veículo (vide figuras 21 e 22). Dita lanterna (2) é dotada de um corpo luminoso (21) envolvido por corpo externo emborrachado, formado por uma porção de diâmetro menor (22) para acoplamento no furo (12) e uma porção de diâmetro maior (23) para acoplamento no rebaixo (13), o que permite sua fixação sem a necessidade de parafusos. São previstas variantes construtivas.
